η φωτογραφία είναι ενδεικτική και ενδεχομένως να διαφέρει από το τελικό προϊόν
- Κωδικός: 01-02-03-00012
Ο τριφασικός επιτηρητής τάσης και έντασης EGER ETIVLC003 αποτελεί μια ολοκληρωμένη λύση παρακολούθησης και προστασίας τριφασικών ηλεκτρικών εγκαταστάσεων από προβλήματα τάσης, υπερφόρτωση, ασυμμετρία και λανθασμένη αλληλουχία φάσεων.

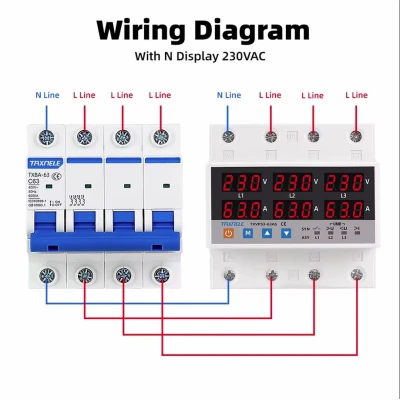

Τοποθετείται σε ράγα στον ηλεκτρολογικό πίνακα και διαθέτει ενσωματωμένο τριπολικό ρελέ ισχύος 3P έως 63A. Με αυτόν τον τρόπο μπορεί να ελέγχει απευθείας την τροφοδοσία των τριών φάσεων, χωρίς να απαιτείται ξεχωριστό ρελέ ισχύος για φορτία που βρίσκονται εντός των επιτρεπόμενων ηλεκτρικών χαρακτηριστικών της συσκευής.
Η ενσωματωμένη οθόνη εμφανίζει τις τιμές τάσης και έντασης του δικτύου, επιτρέποντας την άμεση παρακολούθηση της ηλεκτρικής εγκατάστασης. Τα όρια λειτουργίας και οι χρόνοι απόκρισης μπορούν να ρυθμιστούν ανάλογα με τις απαιτήσεις της εφαρμογής.

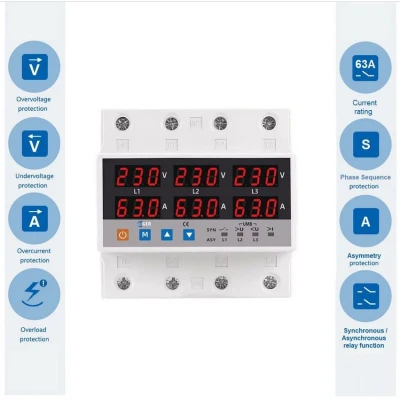

Βασικές λειτουργίες
- Παρακολούθηση τριφασικού ηλεκτρικού δικτύου.
- Ένδειξη της τάσης των φάσεων στην οθόνη.
- Ένδειξη της έντασης του συνδεδεμένου φορτίου.
- Ρυθμιζόμενη προστασία από υπόταση.
- Ρυθμιζόμενη προστασία από υπέρταση.
- Ρυθμιζόμενη προστασία από υπερένταση και υπερφόρτωση.
- Έλεγχος ασυμμετρίας μεταξύ των φάσεων.
- Έλεγχος της αλληλουχίας των φάσεων.
- Ρύθμιση των ορίων διακοπής και επαναφοράς.
- Ρύθμιση των χρόνων απόκρισης και επανασύνδεσης.
- Σύγχρονη ή ασύγχρονη λειτουργία του ενσωματωμένου ρελέ.
Ρυθμιζόμενη προστασία υπότασης
Ο επιτηρητής παρακολουθεί συνεχώς την τάση κάθε φάσης και μπορεί να διακόψει την τροφοδοσία όταν η τάση πέσει κάτω από το επιλεγμένο όριο.
Παρέχεται δυνατότητα ρύθμισης:
- Του ορίου διακοπής λόγω υπότασης.
- Ξεχωριστού ορίου επαναφοράς μετά την αποκατάσταση της τάσης.
- Του χρόνου απόκρισης όταν ανιχνευτεί υπόταση.
- Του χρόνου καθυστέρησης πριν από την επανασύνδεση.
Ρυθμιζόμενη προστασία υπέρτασης
Όταν η τάση κάποιας φάσης ξεπεράσει το προκαθορισμένο ανώτατο όριο, ο επιτηρητής αποσυνδέει την αντίστοιχη φάση ή ολόκληρη την τριφασική παροχή, ανάλογα με τον επιλεγμένο τρόπο λειτουργίας.
Παρέχεται δυνατότητα ρύθμισης:
- Του ορίου διακοπής λόγω υπέρτασης.
- Ξεχωριστού ορίου επαναφοράς μετά την υπέρταση.
- Του χρόνου απόκρισης της προστασίας.
- Του χρόνου καθυστέρησης επαναφοράς.
Προστασία από υπερένταση και υπερφόρτωση
Η συσκευή παρακολουθεί την ένταση του φορτίου και διακόπτει την παροχή όταν ξεπεραστεί το επιλεγμένο όριο. Με αυτόν τον τρόπο συμβάλλει στην προστασία της εγκατάστασης και του συνδεδεμένου ηλεκτρικού εξοπλισμού από παρατεταμένη υπερφόρτωση.
Παρέχεται δυνατότητα ρύθμισης:
- Του ορίου διακοπής λόγω υπερέντασης.
- Ξεχωριστού ορίου επαναφοράς.
- Του χρόνου απόκρισης όταν ανιχνευτεί υπερφόρτωση.
- Του χρόνου καθυστέρησης πριν από την επαναφορά της τροφοδοσίας.
Έλεγχος ασυμμετρίας και αλληλουχίας φάσεων
Ο επιτηρητής ελέγχει την ισορροπία της τάσης μεταξύ των τριών φάσεων και μπορεί να εντοπίσει ανεπιθύμητη ασυμμετρία. Παράλληλα, ελέγχει τη σωστή αλληλουχία των φάσεων, λειτουργία ιδιαίτερα σημαντική για τριφασικούς κινητήρες, αντλίες, συμπιεστές και άλλο εξοπλισμό στον οποίο η σειρά των φάσεων επηρεάζει τη φορά περιστροφής.

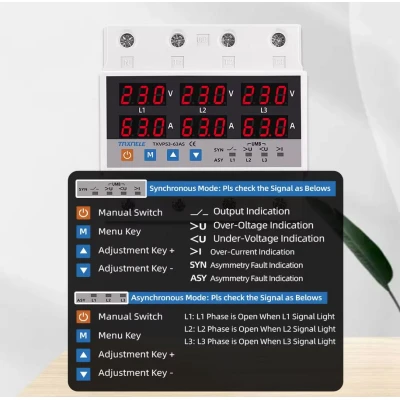

Σύγχρονη και ασύγχρονη λειτουργία
Η συσκευή υποστηρίζει δύο διαφορετικούς τρόπους λειτουργίας του ενσωματωμένου ρελέ:
- Ασύγχρονη λειτουργία: όταν παρουσιαστεί πρόβλημα σε μία φάση, διακόπτεται μόνο η συγκεκριμένη φάση, ενώ οι υπόλοιπες συνεχίζουν να τροφοδοτούν τα φορτία τους. Η λειτουργία αυτή είναι κατάλληλη κυρίως για εγκαταστάσεις με ανεξάρτητα μονοφασικά φορτία κατανεμημένα στις τρεις φάσεις.
- Σύγχρονη λειτουργία: όταν παρουσιαστεί σφάλμα σε οποιαδήποτε φάση, διακόπτεται ταυτόχρονα η τροφοδοσία και από τις τρεις φάσεις. Η επιλογή αυτή είναι απαραίτητη όταν τροφοδοτούνται τριφασικά φορτία.
Τεχνικά χαρακτηριστικά
- Κατασκευαστής: EGER
- Μοντέλο: ETIVLC003
- Τύπος δικτύου: Τριφασικό
- Τύπος συσκευής: Επιτηρητής δικτύου
- Ενσωματωμένο ρελέ: Τριπολικό, 3P
- Μέγιστη ένταση: 63A
- Προστασίες: Υπόταση, υπέρταση, υπερένταση και υπερφόρτωση
- Έλεγχος φάσεων: Ασυμμετρία και αλληλουχία φάσεων
- Ενδείξεις οθόνης: Τάση και ένταση
- Τρόπος λειτουργίας: Σύγχρονος ή ασύγχρονος

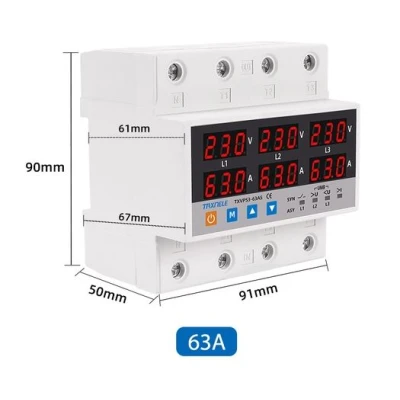

- Τοποθέτηση: Σε ράγα ηλεκτρολογικού πίνακα
- Υλικό: Πλαστικό
- Χρώμα: Λευκό
Ενδεικτικές εφαρμογές
Ο τριφασικός επιτηρητής μπορεί να χρησιμοποιηθεί για την παρακολούθηση και προστασία ηλεκτρικών εγκαταστάσεων σε:
- Κατοικίες και πολυκατοικίες με τριφασική παροχή.
- Καταστήματα, γραφεία και επαγγελματικούς χώρους.
- Ξενοδοχεία και τουριστικά καταλύματα.
- Βιοτεχνικές και βιομηχανικές εγκαταστάσεις.
- Τριφασικές αντλίες και κινητήρες.
- Συστήματα κλιματισμού και συμπιεστές.
- Εγκαταστάσεις με ανεξάρτητα μονοφασικά φορτία κατανεμημένα στις τρεις φάσεις.
Σημαντική σημείωση: Η εγκατάσταση, η καλωδίωση και ο προγραμματισμός του επιτηρητή πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο, σύμφωνα με τα χαρακτηριστικά του φορτίου και τις απαιτήσεις της ηλεκτρικής εγκατάστασης. Η συσκευή δεν αντικαθιστά τις προβλεπόμενες διατάξεις προστασίας από βραχυκύκλωμα και διαρροή ρεύματος.
