η φωτογραφία είναι ενδεικτική και ενδεχομένως να διαφέρει από το τελικό προϊόν
- Κωδικός: 01-02-03-00008

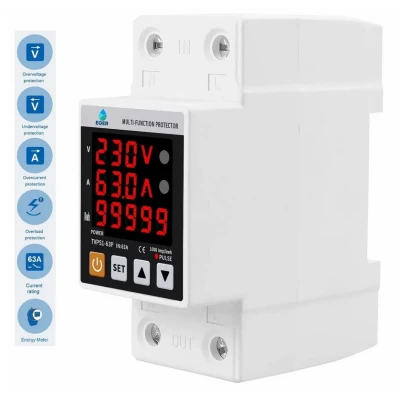

Ο μονοφασικός επιτηρητής τάσης και έντασης EGER ETIVLC001KW αποτελεί μια ολοκληρωμένη λύση παρακολούθησης και προστασίας της ηλεκτρικής εγκατάστασης από υπέρταση, υπόταση και υπερφόρτωση.
Τοποθετείται σε ράγα DIN στον ηλεκτρολογικό πίνακα και διαθέτει ενσωματωμένο ρελέ ισχύος έως 63A. Όταν η τάση ή το ρεύμα ξεπεράσουν τα όρια που έχει ορίσει ο χρήστης, αποσυνδέει το φορτίο. Μετά την επαναφορά των ηλεκτρικών μεγεθών σε ασφαλή επίπεδα, μπορεί να επανασυνδέσει αυτόματα την παροχή έπειτα από τον προκαθορισμένο χρόνο καθυστέρησης.

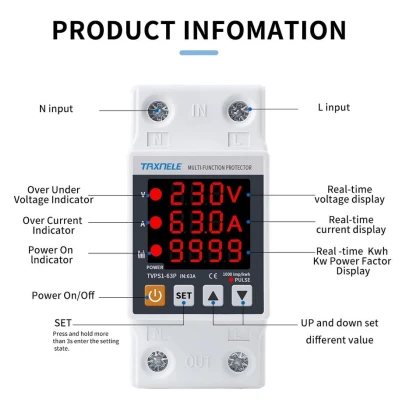

Η έγχρωμη ψηφιακή οθόνη εμφανίζει ταυτόχρονα την τάση του δικτύου, την ένταση του φορτίου και την καταναλισκόμενη ενέργεια. Μέσω του μενού μπορούν επίσης να προβληθούν στοιχεία όπως η ισχύς, η ενεργός ισχύς, ο συντελεστής ισχύος, η συχνότητα του δικτύου και η θερμοκρασία λειτουργίας της συσκευής.
Βασικές λειτουργίες
- Παρακολούθηση της τάσης του μονοφασικού δικτύου.
- Παρακολούθηση της έντασης του συνδεδεμένου φορτίου.
- Μέτρηση της κατανάλωσης ηλεκτρικής ενέργειας σε kWh.
- Μέτρηση της ισχύος του ηλεκτρικού φορτίου.
- Ένδειξη συντελεστή ισχύος.
- Ένδειξη συχνότητας δικτύου.
- Ένδειξη θερμοκρασίας λειτουργίας.
- Τοπικός προγραμματισμός μέσω των πλήκτρων της πρόσοψης.
- Χειροκίνητη ενεργοποίηση και απενεργοποίηση της εξόδου.
Ρυθμιζόμενη προστασία υπέρτασης
Η συσκευή παρακολουθεί συνεχώς την τάση του δικτύου και αποσυνδέει το φορτίο όταν αυτή ξεπεράσει το επιλεγμένο ανώτατο όριο.
Παρέχεται δυνατότητα ρύθμισης:
- Ορίου διακοπής λόγω υπέρτασης.
- Ξεχωριστού ορίου επαναφοράς μετά την υπέρταση.
- Χρόνου αντίδρασης της προστασίας.
- Χρόνου καθυστέρησης πριν από την επανασύνδεση του φορτίου.
Στο νεότερο τεχνικό έντυπο V2.0 αναφέρεται εύρος ρύθμισης προστασίας υπέρτασης 130–300V και εύρος τάσης επαναφοράς 125–295V.
Ρυθμιζόμενη προστασία υπότασης
Όταν η τάση του δικτύου πέσει κάτω από το καθορισμένο όριο, το ενσωματωμένο ρελέ αποσυνδέει το φορτίο, περιορίζοντας τον κίνδυνο δυσλειτουργίας ή βλάβης των συνδεδεμένων συσκευών.
Παρέχεται δυνατότητα ρύθμισης:
- Ορίου διακοπής λόγω χαμηλής τάσης.
- Ξεχωριστού ορίου επαναφοράς μετά την αποκατάσταση της τάσης.
- Χρόνου αντίδρασης της προστασίας.
- Χρόνου καθυστέρησης επανασύνδεσης.
Το τεχνικό έντυπο V2.0 εμφανίζει εύρος ρύθμισης υπότασης 80–210V και εύρος επαναφοράς 85–215V. Η τάση λειτουργίας της συσκευής αναφέρεται ως 140–300V AC, επομένως οι ρυθμίσεις πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο τεχνικό.
Ρυθμιζόμενη προστασία υπερφόρτωσης
Ο επιτηρητής παρακολουθεί την ένταση του φορτίου και διακόπτει την παροχή όταν ξεπεραστεί το επιλεγμένο όριο.
Παρέχεται δυνατότητα ρύθμισης:
- Ορίου προστασίας από υπερφόρτωση από 0,1 έως 63A.
- Χρόνου αντίδρασης από 0,1 έως 10 δευτερόλεπτα.
- Χρόνου καθυστέρησης πριν από την επαναφορά.
- Αριθμού επαναλήψεων μετά από σφάλμα υπερφόρτωσης.
- Αυτόματης ή χειροκίνητης επαναφοράς της παροχής.
Πρόσθετες ρυθμίσεις
Η συσκευή επιτρέπει ακόμη:
- Ρύθμιση αρχικής καθυστέρησης ενεργοποίησης από 1 έως 999 δευτερόλεπτα.
- Ρύθμιση καθυστέρησης επαναφοράς από 1 έως 999 δευτερόλεπτα.
- Ενεργοποίηση ή απενεργοποίηση των λειτουργιών προστασίας.
- Επιλογή αυτόματης ή χειροκίνητης επαναφοράς.
- Επιλογή κανονικής ή μειωμένης φωτεινότητας οθόνης.
- Βαθμονόμηση των ενδείξεων τάσης, ρεύματος, συχνότητας, ενεργού ισχύος και θερμοκρασίας λειτουργίας.
Τεχνικά χαρακτηριστικά
- Κατασκευαστής: EGER
- Κωδικός προϊόντος: ETIVLC001KW
- Κωδικός καταστήματος: 648.ETIVLC001KW
- Τύπος τεχνικού εντύπου: PRO11CDKW
- Τύπος δικτύου: Μονοφασικό
- Τάση λειτουργίας: 140–300V AC
- Συχνότητα: 50Hz
- Μέγιστη ένταση ενσωματωμένου ρελέ: 63A
- Προστασίες: Υπέρταση, υπόταση και υπερφόρτωση
- Μετρήσεις: Τάση, ένταση, κατανάλωση ενέργειας και ισχύς
- Οθόνη: Ψηφιακή έγχρωμη οθόνη ενδείξεων
- Τοποθέτηση: Σε ηλεκτρολογικό πίνακα, σε ράγα DIN
- Θέσεις στον πίνακα: 2 στοιχεία
- Διαστάσεις: 85 × 36 × 47mm
- Χρώμα: Λευκό
- Υλικό: Πλαστικό
Ενδεικτικές εφαρμογές
Είναι κατάλληλος για την προστασία και παρακολούθηση μονοφασικών ηλεκτρικών γραμμών σε:
- Κατοικίες και διαμερίσματα.
- Επαγγελματικούς χώρους και γραφεία.
- Εξοχικές κατοικίες.
- Εγκαταστάσεις με ψυγεία ή καταψύκτες.
- Κλιματιστικά και αντλίες, εφόσον τηρούνται τα ηλεκτρικά χαρακτηριστικά του φορτίου.
- Γραμμές φωτισμού και ηλεκτρικού εξοπλισμού.
Σημαντική σημείωση εγκατάστασης
Η εγκατάσταση, η καλωδίωση και ο προγραμματισμός πρέπει να πραγματοποιούνται από αδειούχο ηλεκτρολόγο, σύμφωνα με τις απαιτήσεις της εγκατάστασης.
Από το διάγραμμα συνδεσμολογίας του τεχνικού εντύπου προκύπτει ότι ο επιτηρητής χρησιμοποιείται μαζί με τις προβλεπόμενες ασφάλειες ή μικροαυτόματους διακόπτες και με ξεχωριστό ρελέ διαρροής. Συνεπώς, δεν αντικαθιστά την προστασία βραχυκυκλώματος ούτε το ρελέ διαφυγής της εγκατάστασης.
Για περισσότερες πληροφορίες, τεχνικές λεπτομέρειες και οδηγίες εγκατάστασης κατεβάστε το εγχειρίδιο χρήσης του προϊόντος που σας παρέχεται σε μορφή pdf
Τεχνικές Προδιαγραφές
