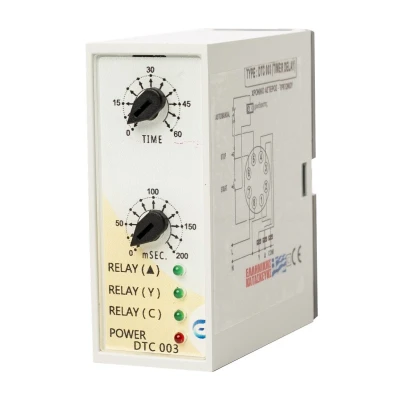

Χρονικό ρελέ αστέρα-τριγώνου EGER DTC 003 με βοηθητικές επαφές και βάση λυχνίας 8P
Το EGER DTC 003 είναι χρονικό ρελέ για την αυτοματοποιημένη εκκίνηση τριφασικών κινητήρων με συνδεσμολογία αστέρα-τριγώνου. Ελέγχει τη χρονική διάρκεια λειτουργίας του κινητήρα σε σύνδεση αστέρα και πραγματοποιεί στη συνέχεια τη μετάβαση σε σύνδεση τριγώνου.
Η εκκίνηση με αστέρα-τρίγωνο χρησιμοποιείται για τον περιορισμό του ρεύματος εκκίνησης μεγάλων τριφασικών κινητήρων. Το χρονικό είναι κατάλληλο για ηλεκτρολογικούς πίνακες αυτοματισμού, αντλίες, αρδευτικά συστήματα, συμπιεστές και άλλες εγκαταστάσεις με τριφασικούς κινητήρες.
Διαθέτει ρυθμιζόμενο χρόνο λειτουργίας σε αστέρα από 0 έως 60 δευτερόλεπτα. Παράλληλα, παρέχει ανεξάρτητη ρύθμιση του νεκρού χρόνου μετάβασης από αστέρα σε τρίγωνο, από 0 έως 200 ms, ώστε να αποφεύγεται η ταυτόχρονη ενεργοποίηση των δύο επαφέων.
Στην πρόσοψη υπάρχουν ξεχωριστές φωτεινές ενδείξεις για την τροφοδοσία, το κύριο ρελέ, το ρελέ αστέρα και το ρελέ τριγώνου. Η συνδεσμολογία πραγματοποιείται μέσω βάσης τύπου λυχνίας 8 επαφών.
Το χρονικό υποστηρίζει κύκλωμα με μπουτόν Start και Stop, καθώς και επιλογή αυτόματης ή χειροκίνητης λειτουργίας, ανάλογα με τη συνδεσμολογία του πίνακα αυτοματισμού.
Πλεονεκτήματα
- Κατάλληλο για εκκίνηση τριφασικών κινητήρων με συνδεσμολογία αστέρα-τριγώνου.
- Μειώνει το ρεύμα που απαιτείται κατά την εκκίνηση του κινητήρα.
- Ρυθμιζόμενος χρόνος λειτουργίας σε αστέρα από 0 έως 60 δευτερόλεπτα.
- Ρυθμιζόμενος χρόνος μετάβασης από αστέρα σε τρίγωνο από 0 έως 200 ms.
- Διαθέτει κύριο ρελέ και ανεξάρτητες επαφές ελέγχου αστέρα και τριγώνου.
- Υποστηρίζει σύνδεση μπουτόν Start και Stop.
- Υποστηρίζει επιλογή αυτόματης ή χειροκίνητης λειτουργίας.
- Διαθέτει ξεχωριστές ενδείξεις LED για κάθε κατάσταση λειτουργίας.
- Κατάλληλο για ηλεκτρολογικούς πίνακες και πίνακες αυτοματισμού.
- Συνδέεται σε βάση τύπου λυχνίας 8 επαφών.
Τεχνικά χαρακτηριστικά
- Κατασκευαστής: EGER
- Μοντέλο: DTC 003
- MPN: ETIDTC003
- Είδος: Χρονικό ρελέ αστέρα-τριγώνου
- Εφαρμογή: Εκκίνηση τριφασικών κινητήρων με αστέρα-τρίγωνο
- Τάση τροφοδοσίας: 230V AC
- Συχνότητα λειτουργίας: 50Hz
- Ρύθμιση χρόνου αστέρα: 0-60 δευτερόλεπτα
- Ρύθμιση χρόνου μετάβασης αστέρα-τριγώνου: 0-200 ms
- Έξοδος ρελέ: 10A / 230V
- Επαφές εξόδου: NO και NC
- Ενδείξεις LED: Power, Relay On, Relay αστέρα και Relay τριγώνου
- Χειρισμός: Start, Stop και Auto/Manual μέσω εξωτερικών επαφών
- Συνδεσμολογία: Βάση τύπου λυχνίας 8 επαφών
- Αριθμός πόλων: 8
- Τύπος τάσης: AC
- Διατομή καλωδίων συνδεσμολογίας: 1-2,5 mm²
- Υλικό περιβλήματος: ABS
- Χρώμα: Λευκό
- Θερμοκρασία λειτουργίας: -20°C έως +60°C
- Διαστάσεις: 80 x 35 x 75 mm
- Τοποθέτηση: Σε ηλεκτρολογικό πίνακα με βάση λυχνίας 8P
Για περισσότερες πληροφορίες, τεχνικές λεπτομέρειες και οδηγίες εγκατάστασης κατεβάστε το εγχειρίδιο χρήσης του προϊόντος που σας παρέχεται σε μορφή pdf
Τεχνικές Προδιαγραφές
