Overload protection
Ρυθμιζόμενο εύρος για προστασία από παρατεταμένο υπερρεύμα.
Overload • Motor Protection • Reset
Θερμικό Ρελέ Προστασίας Κινητήρα
Προστασία κινητήρα από παρατεταμένη υπερφόρτιση με σωστή ρύθμιση στο ονομαστικό ρεύμα.
Το θερμικό ρελέ αποτελεί μέρος ενός motor starter και επιτηρεί υπερφόρτιση/απώλεια φάσης ανάλογα με τον τύπο. Δεν αντικαθιστά προστασία βραχυκυκλώματος και πρέπει να είναι σωστά διαστασιολογημένο και συμβατό με το contactor.
Ρύθμιση σε Ampere
Το εύρος πρέπει να περιλαμβάνει το ονομαστικό ρεύμα του κινητήρα.
Manual / Auto Reset
Λειτουργία reset ανάλογα με το μοντέλο και την εφαρμογή.
Βοηθητικές επαφές
Επαφή trip για διακοπή contactor και signaling.
Επιλεγμένες λύσεις από το Ergo-Tel
Ενδεικτικά προϊόντα

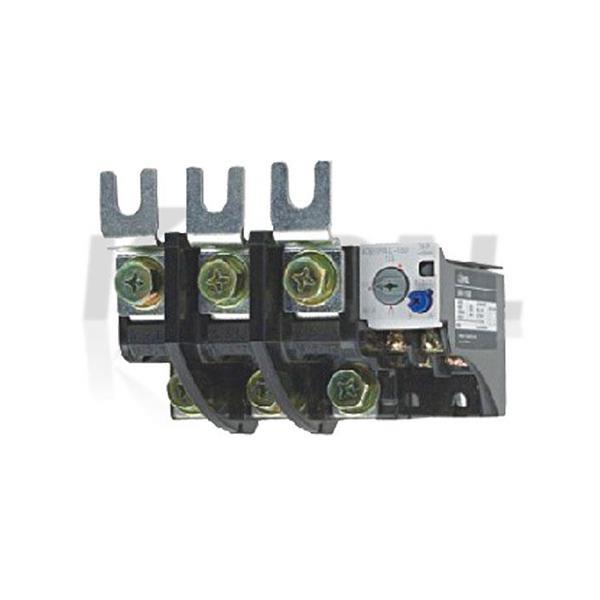

Θερμικό προστασίας KRIPAL UKH-220 κλάσης 10 από 160Α έως 240Α για ρελέ 90KW-132KW τύπου LG
Κωδικός / Model: 198-013516000
Χαρακτηριστικά Θερμικό προστασίας KRIPAL UKH-220 κλάσης 10 από 160Α έως 240Α Για ρελέ 90KW-132KW τύπου LG Για περισσότερες πληροφορίες, τεχνικές λεπτ…
Προβολή προϊόντος

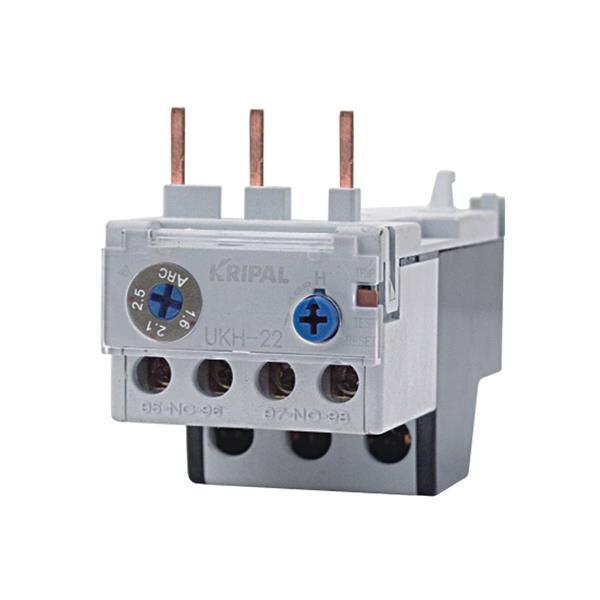

Θερμικό προστασίας KRIPAL UKH-22 με κλίμακα έντασης 0,25-0,4 για ρελέ 5,5-11KW
Κωδικός / Model: 198-013100002
Χαρακτηριστικά ?Ρελέ θερμικής προστασίας KRIPAL κλάσης 10 Τύπος: UKH-22 Κλίμακα έντασης: 0,25-0,4 Τύπος ρελέ προσαρμογής: 5,5-11KW Για περισσότερες π…
Προβολή προϊόντος
Θερμικό προστασίας KRIPAL UKH-630 κλάσης 10 από 380Α έως 630Α για ρελέ 200KW-450KW τύπου LG
Κωδικός / Model: 198-013638000
Χαρακτηριστικά Θερμικό προστασίας KRIPAL UKH-630 κλάσης 10 από 380Α έως 630Α Για ρελέ 200KW-450KW τύπου LG Για περισσότερες πληροφορίες, τεχνικές λεπ…
Προβολή προϊόντος

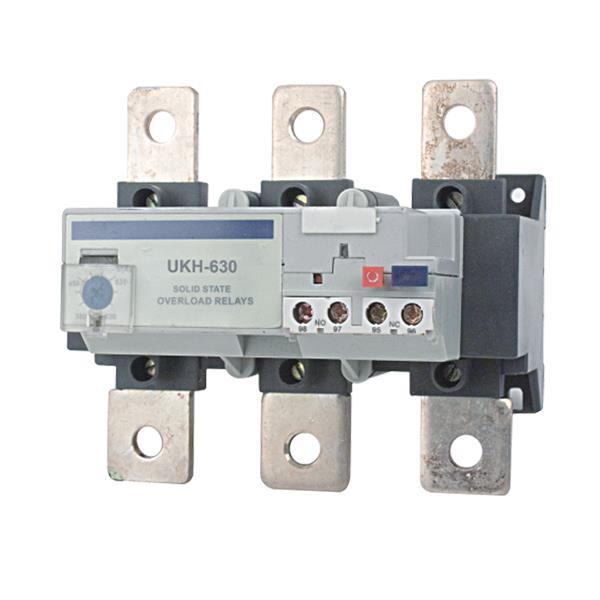

Θερμικό προστασίας KRIPAL UKH-630 κλάσης 10 από 300Α έως 500Α για ρελέ 200KW-450KW τύπου LG
Κωδικός / Model: 198-013630000
Χαρακτηριστικά Θερμικό προστασίας KRIPAL UKH-630 κλάσης 10 από 300Α έως 500Α Για ρελέ 200KW-450KW τύπου LG Για περισσότερες πληροφορίες, τεχνικές λεπ…
Προβολή προϊόντοςΟδηγός αγοράς
Πώς επιλέγω θερμικό ρελέ
1. Ονομαστικό ρεύμα κινητήρα
Το ρυθμιζόμενο εύρος του thermal overload πρέπει να περιλαμβάνει το FLA του κινητήρα.
2. Συμβατότητα με contactor
Ελέγξτε τη σειρά/μηχανική συμβατότητα αν το θερμικό κουμπώνει απευθείας στο contactor.
3. Trip class και εκκίνηση
Μεγάλοι χρόνοι εκκίνησης μπορεί να απαιτούν διαφορετικό trip class ή διαφορετική λύση.
4. Προστασία βραχυκυκλώματος
Το θερμικό δεν αντικαθιστά ασφάλεια ή κατάλληλο breaker βραχυκυκλώματος.
Χρήσεις
Ενδεικτικές εφαρμογές
Direct-on-line starter
Contactor + θερμικό για κατάλληλους κινητήρες.
Αντλίες
Προστασία από υπερφόρτιση σε σωστά μελετημένο κύκλωμα.
Ανεμιστήρες
Overload protection σε συμβατούς κινητήρες.
Μηχανήματα
Trip του κυκλώματος ελέγχου όταν υπάρχει overload.
Ρυθμίζεται, δεν επιλέγεται “στο περίπου”
Το setting πρέπει να βασίζεται στην πινακίδα, στη συνδεσμολογία και στις οδηγίες κατασκευαστή.
Phase loss sensitivity
Πολλά θερμικά αντιδρούν και σε ανισορροπία/απώλεια φάσης, αλλά ελέγξτε το συγκεκριμένο datasheet.
Reset και επανεκκίνηση
Το auto reset δεν είναι κατάλληλο για κάθε μηχάνημα, λόγω κινδύνου απρόσμενης επανεκκίνησης.
Συντονισμός προστασιών
Η συνολική προστασία πρέπει να συντονίζεται με breaker/fuses και contactor.
Σχετικές λύσεις
Σχετικοί οδηγοί & λύσεις
Επιτηρητής Στάθμης Δεξαμενής & Αντλίας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Πολυλειτουργικό Χρονικό Ρελέ Ράγας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Soft Starter
Για ομαλή εκκίνηση με σωστή προστασία.
Υπερηχητικός Αισθητήρας Στάθμης Δεξαμενής
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Ρελέ Ισχύος / Contactor
Το κύριο στοιχείο χειρισμού του motor starter.
Inverter Κινητήρα
VFD με ενσωματωμένες/εξωτερικές προστασίες ανά εφαρμογή.
FAQ
Συχνές ερωτήσεις
Πού ρυθμίζω το θερμικό;
Σύμφωνα με το ονομαστικό ρεύμα και τις οδηγίες του κινητήρα/κατασκευαστή του starter.
Προστατεύει από βραχυκύκλωμα;
Όχι. Απαιτείται ξεχωριστή προστασία βραχυκυκλώματος.
Τι γίνεται όταν κάνει trip;
Ανοίγει την κατάλληλη βοηθητική επαφή και διακόπτει το κύκλωμα ελέγχου του contactor.
Μπορώ να βάλω auto reset;
Μόνο όπου είναι ασφαλές και επιτρέπεται, γιατί μπορεί να προκαλέσει αυτόματη επανεκκίνηση.
Επιλέξτε το σωστό Θερμικό Ρελέ
Χρειάζονται το ονομαστικό ρεύμα κινητήρα και η σειρά του contactor για σωστή επιλογή.
