MPPT για ευρύτερη αξιοποίηση τάσης panel
Παρακολουθεί το σημείο μέγιστης ισχύος, εντός των ορίων του controller.
Solar Charge Controller • MPPT • PWM
Ρυθμιστής Φόρτισης Φωτοβολταϊκών MPPT ή PWM
Σωστή φόρτιση μπαταριών από φωτοβολταϊκά με επιλογή controller βάσει panel Voc, ρεύματος, τάσης μπαταρίας και τεχνολογίας.
Ο charge controller ρυθμίζει τη φόρτιση της μπαταρίας από τα φωτοβολταϊκά panels. Η επιλογή MPPT ή PWM και η διαστασιολόγηση σε Ampere/Volt πρέπει να βασίζονται στη συστοιχία panels, στο μέγιστο Voc, στην τάση μπαταρίας και στον τύπο μπαταρίας — όχι μόνο στην ονομαστική ισχύ ενός panel.
PWM για απλούστερα συστήματα
Οικονομική τεχνολογία που απαιτεί σωστή αντιστοίχιση panel και μπαταρίας.
Έλεγχος μέγιστου Voc
Η συνολική τάση ανοικτού κυκλώματος των panels δεν πρέπει να ξεπερνά το όριο του controller.
Battery profile
Ελέγξτε συμβατότητα με μολύβδου, AGM/GEL ή lithium σύμφωνα με το μοντέλο.
Επιλεγμένες λύσεις από το Ergo-Tel
Προτεινόμενα προϊόντα

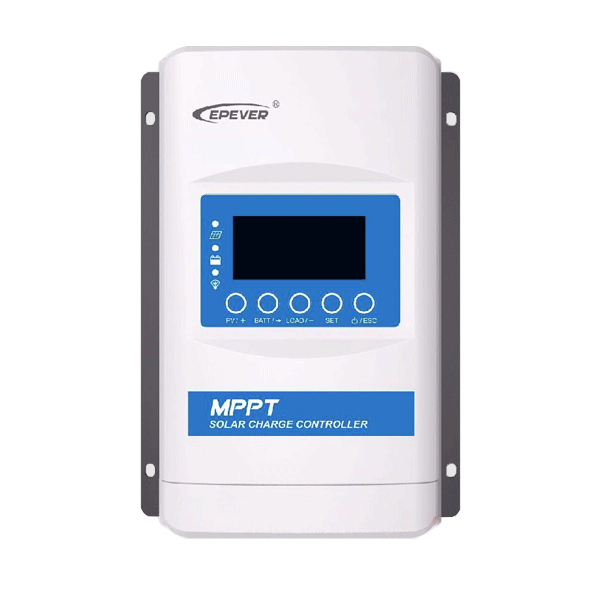

Ρυθμιστής φόρτισης Epsolar Xtra2210N Xds2 20A 12V / 24V με απομονωμένη RS485 θύρα επικοινωνίας
Κωδικός / Model: 06.06.0047
Οι ρυθμιστές φόρτισης MPPT από την EPsolar είναι κατάλληλοι για όλα τα πάνελ πολυκρυσταλλικού και μονοκρυσταλλικού τύπου. Η ενσωματωμένη οθόνη που δι…
Προβολή προϊόντος
Ρυθμιστής φόρτισης Epsolar Xtra4215N Xds2 12V / 24V 40A κατάλληλος για μπαταρίες μολύβδου και λιθίου
Κωδικός / Model: 06.06.0051
Χαρακτηριστικά Οι ρυθμιστές φόρτισης MPPT από την EPsolar είναι κατάλληλοι για όλα τα πάνελ πολυκρυσταλλικού και μονοκρυσταλλικού τύπου. Η ενσωματωμέ…
Προβολή προϊόντος

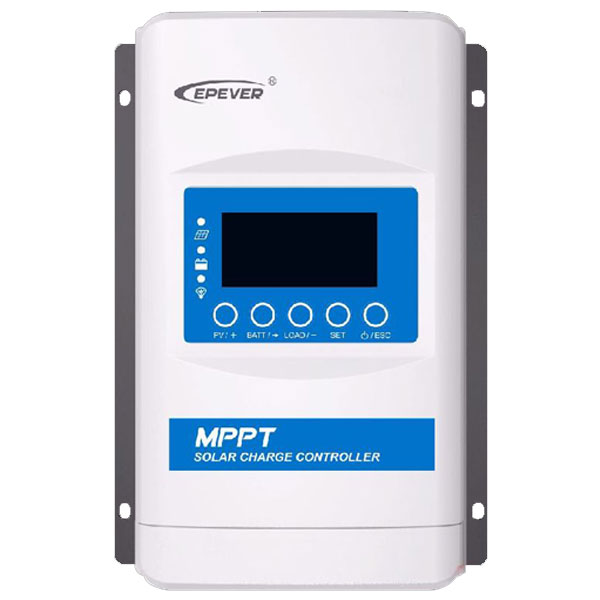

Ρυθμιστής φόρτισης MPPT 390W/12V & 780W/24V 30A για μπαταρίες μολύβδου και λιθίου
Κωδικός / Model: 06.06.0049
Οι ρυθμιστές φόρτισης MPPT από την EPsolar είναι κατάλληλοι για όλα τα πάνελ πολυκρυσταλλικού και μονοκρυσταλλικού τύπου. Η ενσωματωμένη οθόνη που δι…
Προβολή προϊόντος
Ρυθμιστής φόρτισης Epsolar Xtra-3415N Xds2 Mppt 12V/24V/36V/48V 30A για μπαταρίες μολύβδου & λιθίου
Κωδικός / Model: 06.06.0070
Οι ρυθμιστές φόρτισης MPPT από την EPsolar είναι κατάλληλοι για όλα τα πάνελ πολυκρυσταλλικού και μονοκρυσταλλικού τύπου. Η ενσωματωμένη οθόνη που δι…
Προβολή προϊόντοςΟδηγός αγοράς
Τι να προσέξετε πριν την επιλογή
1. Υπολογίστε το panel array
Χρειάζεστε ισχύ, Voc, Vmp, Isc/Imp και τρόπο σύνδεσης series/parallel.
2. Μην ξεπεράσετε το PV input voltage
Ιδιαίτερα σε σειρά panels, το Voc σε χαμηλή θερμοκρασία μπορεί να αυξηθεί. Πρέπει να παραμένει κάτω από το μέγιστο του controller.
3. Επιλέξτε σωστό charging current
Ο controller πρέπει να καλύπτει το ρεύμα φόρτισης που προκύπτει από την ισχύ των panels και την τάση battery bank.
4. Επιβεβαιώστε τύπο μπαταρίας
Χρησιμοποιήστε charging profile συμβατό με τη συγκεκριμένη χημεία και τις οδηγίες του κατασκευαστή μπαταρίας.
Χρήσεις
Πού μπορεί να χρησιμοποιηθεί
Μικρό σύστημα 12V
Φωτισμός, τηλεπικοινωνίες ή μικρά off-grid φορτία με κατάλληλο PWM/MPPT.
Εξοχικό 24V
Φόρτιση battery bank από panels και τροφοδοσία inverter/φορτίων.
Μεγαλύτερο 48V off-grid
MPPT controller κατάλληλης τάσης και ρεύματος για μεγαλύτερες συστοιχίες.
Camper / boat auxiliary solar
Μόνο με controller και charging profile κατάλληλα για την εγκατάσταση και τη μπαταρία.
MPPT vs PWM
MPPT συνήθως προσφέρει μεγαλύτερη ευελιξία στην τάση array και καλύτερη αξιοποίηση ισχύος, αλλά η πραγματική επιλογή εξαρτάται από μέγεθος, τάση και κόστος του συστήματος.
Το “60A” δεν αρκεί για επιλογή
Χρειάζεται ταυτόχρονα έλεγχος PV voltage, battery voltage, ισχύος panel array και επιτρεπόμενων charging profiles.
Controller, inverter και battery bank συνεργάζονται
Η σωστή σχεδίαση απαιτεί συμβατότητα όλων των υποσυστημάτων, προστασίες DC, ασφάλειες/αποζεύξεις και κατάλληλα καλώδια.
Σχετικές λύσεις
Σχετικοί οδηγοί & λύσεις
Inverter Αυτόνομου Φωτοβολταϊκού
Μετατροπή της ενέργειας του battery bank σε 230V AC.
Φωτοβολταϊκό Πάνελ για Αυτόνομο Σύστημα
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Μπαταρία LiFePO4 για Φωτοβολταϊκά
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Ασφάλειες & Προστασία Φωτοβολταϊκών DC
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
FAQ
Συχνές ερωτήσεις
Ποια η διαφορά MPPT και PWM;
Το MPPT παρακολουθεί το σημείο μέγιστης ισχύος του array και επιτρέπει συνήθως μεγαλύτερη ευελιξία τάσης. Το PWM είναι απλούστερο και απαιτεί στενότερη αντιστοίχιση panel/battery.
Πώς επιλέγω Ampere;
Με βάση την ισχύ των panels, την τάση της μπαταρίας και τα όρια του controller, με κατάλληλο περιθώριο.
Μπορώ να βάλω 48V panels σε 12V μπαταρία;
Μόνο εφόσον ο συγκεκριμένος MPPT controller υποστηρίζει το συνολικό PV Voc/Vmp και 12V battery bank. Δεν ισχύει γενικά για κάθε controller.
Υποστηρίζει lithium;
Μόνο όταν το συγκεκριμένο μοντέλο παρέχει κατάλληλο charging profile ή ρυθμιζόμενες παραμέτρους συμβατές με τη μπαταρία.
Δείτε Ρυθμιστές Φόρτισης MPPT & PWM
Επιλέξτε controller με βάση πραγματικό panel array, battery voltage, charging current και chemistry.
