230V input
Τυπική μονοφασική τροφοδοσία.
230VAC • 24VAC • Transformer • VA
Μετασχηματιστής 230V σε 24V AC
Υποβιβασμός και ηλεκτρική απομόνωση για συμβατά κυκλώματα 24VAC.
Για φορτία που απαιτούν 24VAC χρειάζεται κατάλληλος μετασχηματιστής και όχι τροφοδοτικό 24VDC. Η επιλογή γίνεται από VA, duty cycle, θερμοκρασία, τύπο κατασκευής και απαιτήσεις απομόνωσης.
24VAC output
Για συμβατά control circuits.
Πολλά VA
Από μικρά έως μεγάλα φορτία.
Απομόνωση
Ανά τύπο/προδιαγραφή μετασχηματιστή.
Επιλεγμένες λύσεις από το Ergo-Tel
Ενδεικτικά προϊόντα

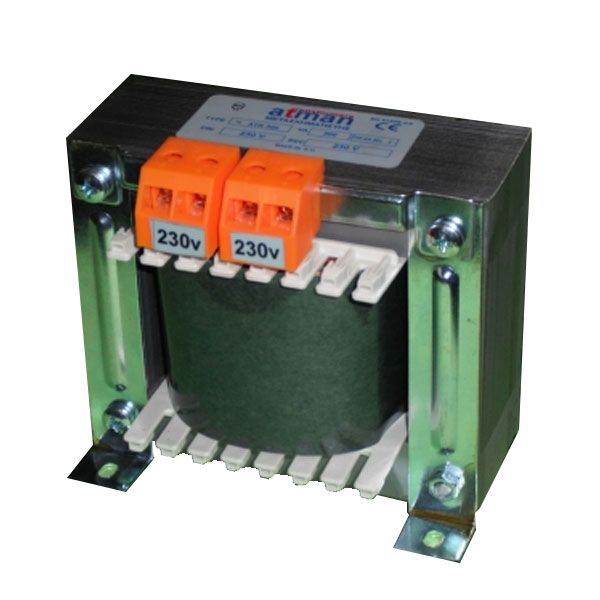

Μετασχηματιστής μονοφασικός ανοιχτού τύπου ATR 230V-24V AC 30VA 75Χ80Χ55
Κωδικός / Model: ATR-39-103
Μέγιστη ισχύς 16000VA Μέγιστη τάση πρωτεύοντος 1000V AC Μέγιστη τάση δευτερεύοντος 500V AC Τάση απομονώσεως 3750V AC ( για τάση πρωτεύοντος 450 V ) Π…
Προβολή προϊόντος
Μετασχηματιστής μονοφασικός ανοιχτού τύπου ATR 230V-24V AC 100VA 96Χ100Χ70
Κωδικός / Model: ATR-39-132
Μέγιστη ισχύς 16000VA Μέγιστη τάση πρωτεύοντος 1000V AC Μέγιστη τάση δευτερεύοντος 500V AC Τάση απομονώσεως 3750V AC ( για τάση πρωτεύοντος 450 V ) Π…
Προβολή προϊόντος
Μετασχηματιστής μονοφασικός ανοιχτού τύπου ATR 230V-24V AC 60VA 84x90x65
Κωδικός / Model: ATR-39-116
Μέγιστη ισχύς 16000VA Μέγιστη τάση πρωτεύοντος 1000V AC Μέγιστη τάση δευτερεύοντος 500V AC Τάση απομονώσεως 3750V AC ( για τάση πρωτεύοντος 450 V ) Π…
Προβολή προϊόντος
Μετασχηματιστής μονοφασικός ανοιχτού τύπου ATR 230V-24V AC 150VA 96Χ100Χ80
Κωδικός / Model: ATR-39-146
Μέγιστη ισχύς 16000VA Μέγιστη τάση πρωτεύοντος 1000V AC Μέγιστη τάση δευτερεύοντος 500V AC Τάση απομονώσεως 3750V AC ( για τάση πρωτεύοντος 450 V ) Π…
Προβολή προϊόντοςΟδηγός αγοράς
Πώς επιλέγω μετασχηματιστή 24VAC
1. Υπολογίστε VA
Το άθροισμα των φορτίων σε VA πρέπει να καλύπτεται με κατάλληλο περιθώριο.
2. Επιβεβαιώστε AC output
24VAC δεν αντικαθίσταται αυθαίρετα από 24VDC.
3. Επιλέξτε κατασκευή
Ανοιχτός, κλειστός ή τοροειδής τύπος ανά χώρο και απαιτήσεις.
4. Ελέγξτε θερμοκρασία
Η ονομαστική ισχύς συνδέεται με θερμικές συνθήκες και duty.
Χρήσεις
Ενδεικτικές εφαρμογές
Ηλεκτρικός πίνακας
Control voltage 24VAC.
Βαλβίδες / actuators
Όπου το datasheet απαιτεί 24VAC.
HVAC controls
Συστήματα ελέγχου συμβατής τάσης.
Βιομηχανικός αυτοματισμός
Control circuits με απομόνωση.
VA και όχι μόνο Watt
Σε AC μετασχηματιστές χρησιμοποιείται φαινόμενη ισχύς VA.
Inrush
Πηνία, βαλβίδες και contactors μπορεί να έχουν υψηλή στιγμιαία απαίτηση.
Protection
Πρωτεύον και δευτερεύον πρέπει να προστατεύονται σύμφωνα με τις απαιτήσεις εγκατάστασης.
Ventilation
Ο ανοιχτός τύπος χρειάζεται κατάλληλο enclosure/αερισμό και προστασία επαφής.
Σχετικές λύσεις
Σχετικοί οδηγοί & λύσεις
Επιτηρητής Στάθμης Δεξαμενής & Αντλίας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Πολυλειτουργικό Χρονικό Ρελέ Ράγας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Ομαλός Εκκινητής Κινητήρα – Soft Starter
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Υπερηχητικός Αισθητήρας Στάθμης Δεξαμενής
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Τροφοδοτικό DIN 24VDC
Για φορτία που απαιτούν συνεχές 24V.
Ρελέ Ισχύος / Contactor
Control circuits και πηνία.
FAQ
Συχνές ερωτήσεις
Μπορώ να χρησιμοποιήσω 24VDC αντί 24VAC;
Όχι χωρίς ρητή συμβατότητα του φορτίου.
Τι VA χρειάζομαι;
Με βάση συνολικό φορτίο, inrush και κατάλληλο περιθώριο.
Ανοιχτού ή κλειστού τύπου;
Εξαρτάται από enclosure, περιβάλλον και απαιτήσεις προστασίας.
Ο τοροειδής είναι πάντα καλύτερος;
Όχι. Έχει διαφορετικά πλεονεκτήματα/περιορισμούς και επιλέγεται ανά εφαρμογή.
Επιλέξτε σωστά μετασχηματιστή 230V→24VAC
Πείτε μας φορτίο σε VA, τύπο συσκευής και απαιτήσεις εγκατάστασης.
