Έλεγχος υπέρτασης & υπότασης
Ανάλογα με το μοντέλο, μπορούν να επιτηρούν άνω και κάτω όρια τάσης και να ενεργοποιούν έξοδο ρελέ όταν ξεπεραστούν.
Έλεγχος υπέρτασης, υπότασης & φάσεων
Επιτηρητής Τάσης Μονοφασικός & Τριφασικός
Προστασία ηλεκτρικών φορτίων και έλεγχος ποιότητας τροφοδοσίας
Οι επιτηρητές τάσης παρακολουθούν συνεχώς την ηλεκτρική τροφοδοσία και μπορούν, ανάλογα με το μοντέλο, να δώσουν εντολή αποσύνδεσης όταν η τάση βγει εκτός ρυθμισμένων ορίων. Στα τριφασικά δίκτυα υπάρχουν επίσης συσκευές που ελέγχουν απώλεια φάσης, λάθος διαδοχή και ασυμμετρία. Η σωστή επιλογή εξαρτάται από το δίκτυο, το φορτίο και τον τρόπο που θα γίνει η απόζευξη.
Μονοφασικές εφαρμογές
Για κατοικίες, μικρούς επαγγελματικούς πίνακες ή μεμονωμένα κυκλώματα υπάρχουν μοντέλα ράγας και πρίζας με διαφορετικό ρεύμα και τρόπο απόζευξης.
Τριφασική επιτήρηση
Σε τριφασικά δίκτυα μπορούν να ελέγχονται απώλεια φάσης, διαδοχή και, σε κατάλληλα μοντέλα, ασυμμετρία τάσεων.
Καθυστέρηση επαναφοράς
Πολλά μοντέλα επιτρέπουν καθυστέρηση πτώσης ή επαναφοράς ώστε το φορτίο να μη συνδέεται αμέσως μετά την επάνοδο της τάσης.
Επιτηρητές από το πραγματικό catalog
Προτεινόμενοι Επιτηρητές Τάσης & Φάσεων

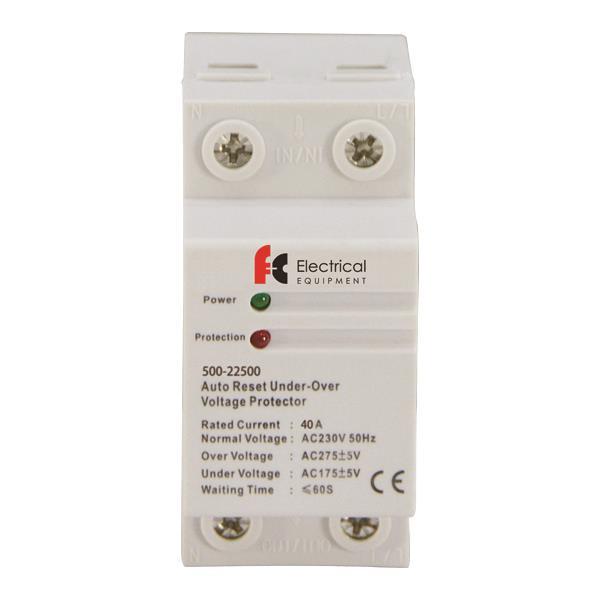

Επιτηρητής τάσης μονοφασικός 40Α 2P 175-275V
Κωδικός / Model: 500-22500
Χρώμα Προϊόντος: Λευκό Διατομή Καλωδίου: 10 Πόλοι (Gacia): 2P Τάση Τροφοδοσίας (V): 230V Συχνότητα Λειτουργίας (Hz): 50/60Hz Προστασία Από Υπέρταση:…
Προβολή προϊόντος
Επιτηρητής τάσης μονοφασικός 63Α 2P 175-275V
Κωδικός / Model: 500-22501
Χρώμα Προϊόντος: Λευκό Διατομή Καλωδίου: 16 Πόλοι (Gacia): 2P Τάση Τροφοδοσίας (V): 230V Συχνότητα Λειτουργίας (Hz): 50/60Hz Προστασία Από Υπέρταση:…
Προβολή προϊόντος

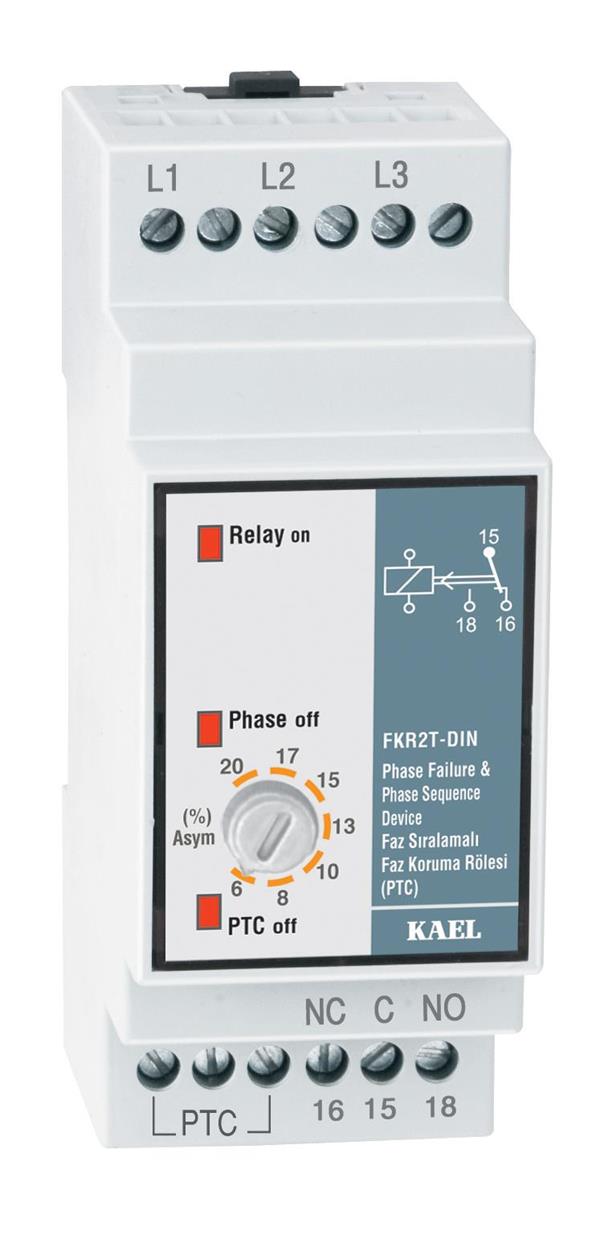

Επιτηρητής τάσης KAEL FKR2T 5-15% ρυθμιζόμενο, ασυμμετρίας, διαδοχής & απώλειας φάσης
Κωδικός / Model: 309-004232310
Χαρακτηριστικά Τύπος: KAEL FKR2T Επιτηρητής τάσεων 5-15% ρυθμιζόμενο Ασυμμετρίας φάσεων 5-15% ρυθμιζόμενο Απώλεια φάσης Διαδοχή φάσης Τροφοδοσία: 3x3…
Προβολή προϊόντος

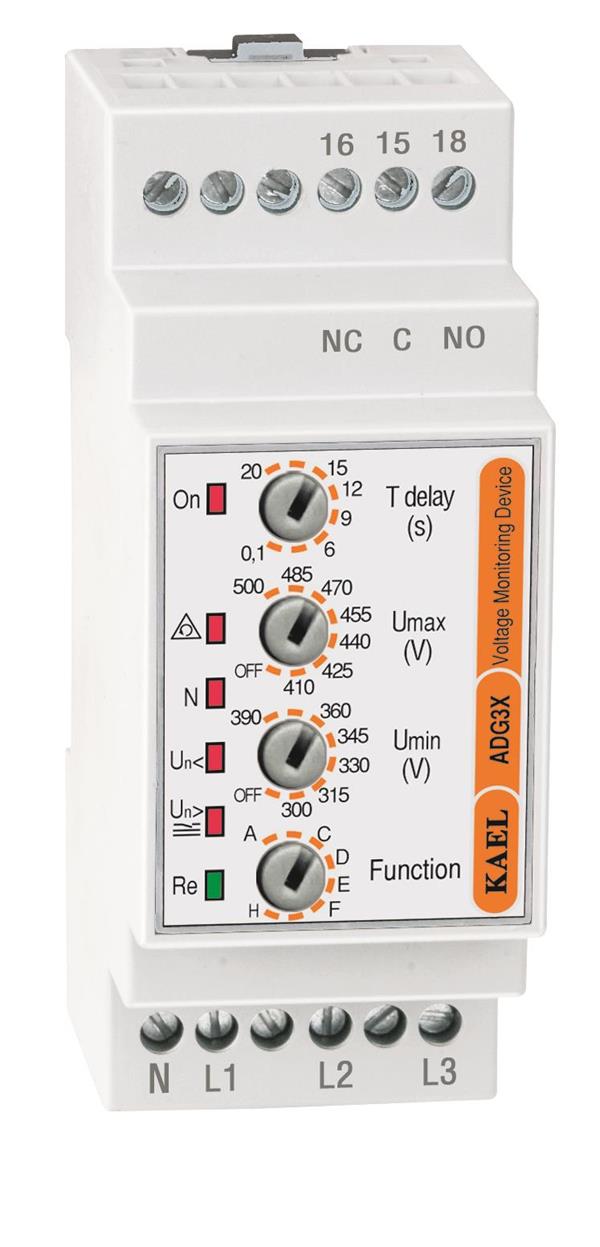

Επιτηρητής τάσης τριφασικός ADG3X 400-490V KAEL 50/60Hz IP20
Κωδικός / Model: 309-004310515
Ελέγχει Aύξηση τάσης 400-490V ρυθμιζόμενο Πτώση τάσης 265-360V ρυθμιζόμενο Ρύθμιση χρόνου καθυστέρησης 1-10sec Απώλεια φάσης χωρίς χρόνο καθυστέρησης…
Προβολή προϊόντοςΟδηγός αγοράς
Πώς επιλέγω επιτηρητή τάσης ή φάσεων;
1. Μονοφασικό ή τριφασικό δίκτυο;
Ξεκινήστε από τον τύπο της τροφοδοσίας. Σε μονοφασικό δίκτυο ενδιαφέρουν κυρίως τα όρια υπέρτασης/υπότασης. Σε τριφασικό μπορεί να απαιτείται επιπλέον έλεγχος απώλειας, διαδοχής ή ασυμμετρίας φάσεων.
2. Άμεση διακοπή φορτίου ή εντολή σε contactor;
Ορισμένες συσκευές μπορούν να διαχειριστούν φορτίο έως συγκεκριμένο ρεύμα, ενώ άλλες χρησιμοποιούν επαφή εξόδου για να οδηγήσουν contactor. Η επιλογή πρέπει να γίνεται με βάση το πραγματικό φορτίο και το datasheet.
3. Ρυθμιζόμενα όρια και χρόνοι
Ελέγξτε αν χρειάζεστε ρυθμιζόμενο άνω/κάτω όριο τάσης, καθυστέρηση απόζευξης ή χρόνο επαναφοράς. Αυτά είναι ιδιαίτερα σημαντικά για κινητήρες, ψυκτικά φορτία και ευαίσθητο εξοπλισμό.
4. Για τριφασικά φορτία ελέγξτε τις φάσεις
Αντλίες, μοτέρ και άλλος τριφασικός εξοπλισμός μπορεί να απαιτούν επιτήρηση διαδοχής, απώλειας και ασυμμετρίας φάσεων, όχι μόνο συνολικής τάσης.
5. Επιλογή και εγκατάσταση από ηλεκτρολόγο
Η επιτήρηση τάσης είναι μέρος της ηλεκτρικής προστασίας. Η επιλογή, καλωδίωση, contactor και συντονισμός με ασφάλειες/SPD πρέπει να γίνονται από κατάλληλα καταρτισμένο ηλεκτρολόγο.
Χρήσεις
Πού χρησιμοποιούνται οι επιτηρητές τάσης;
Κατοικίες & εξοχικά
Για επιτήρηση δικτύου και προστασία φορτίων από παρατεταμένη υπέρταση ή υπόταση, όπου απαιτείται αντίστοιχη λύση.
Ψυγεία, κλιματισμός & αντλίες
Η καθυστέρηση επαναφοράς μπορεί να είναι χρήσιμη σε φορτία με συμπιεστή ή κινητήρα, όταν αυτό προβλέπεται από τον εξοπλισμό και την εγκατάσταση.
Επαγγελματικοί πίνακες
Για εγκαταστάσεις με κρίσιμο εξοπλισμό όπου είναι σημαντική η παρακολούθηση της ποιότητας τροφοδοσίας και η ελεγχόμενη απόζευξη.
Τριφασικά μοτέρ & μηχανήματα
Για έλεγχο απώλειας, λάθος διαδοχής και ασυμμετρίας φάσεων πριν επιτραπεί η λειτουργία του φορτίου.
Σχετικές λύσεις
Σχετικοί οδηγοί & λύσεις
Ρελέ Διαρροής RCCB & RCBO για Ηλεκτρικό Πίνακα
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Ωρομετρητής Ράγας DIN για Πίνακα
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Ψηφιακό Πολυόργανο Ράγας & Αναλυτής Ενέργειας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Φωτα Κηπου
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Σποτ Εξωτερικου Χωρου
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Προστασία Υπέρτασης Ηλεκτρικού Πίνακα
SPD T1/T2 για προστασία από παροδικές υπερτάσεις και κεραυνικά φαινόμενα.
FAQ
Συχνές ερωτήσεις για επιτηρητές τάσης
Τι κάνει ένας επιτηρητής τάσης;
Παρακολουθεί την ηλεκτρική τάση και, ανάλογα με το μοντέλο, ενεργοποιεί ή απενεργοποιεί έξοδο όταν η τάση βγει από προκαθορισμένα ή ρυθμιζόμενα όρια.
Ποια είναι η διαφορά μονοφασικού και τριφασικού επιτηρητή;
Ο μονοφασικός παρακολουθεί ένα μονοφασικό δίκτυο. Ο τριφασικός μπορεί επιπλέον, ανάλογα με το μοντέλο, να ελέγχει απώλεια, διαδοχή και ασυμμετρία φάσεων.
Ο επιτηρητής τάσης αντικαθιστά το αντικεραυνικό SPD;
Όχι. Ο επιτηρητής αντιμετωπίζει παρατεταμένες αποκλίσεις ή προβλήματα φάσεων, ενώ το SPD στοχεύει σε πολύ γρήγορες παροδικές υπερτάσεις. Είναι διαφορετικές λειτουργίες προστασίας.
Χρειάζεται contactor;
Εξαρτάται από το συγκεκριμένο μοντέλο και το φορτίο. Κάποιοι επιτηρητές διαθέτουν επαφή εξόδου για οδήγηση contactor, ενώ άλλοι μπορούν να διαχειριστούν άμεσα φορτίο έως τα όρια που δηλώνει ο κατασκευαστής.
Μπορώ να ρυθμίσω χρόνο επαναφοράς;
Σε αρκετά μοντέλα ναι. Η δυνατότητα και το εύρος ρύθμισης πρέπει να ελεγχθούν στο datasheet του συγκεκριμένου επιτηρητή.
Βρείτε τον κατάλληλο επιτηρητή τάσης ή φάσεων
Δείτε τη γκάμα μονοφασικών και τριφασικών επιτηρητών του Ergo-Tel και επιλέξτε χαρακτηριστικά μαζί με τον ηλεκτρολόγο της εγκατάστασής σας.
