Σήμα 4-20mA
Βιομηχανικό αναλογικό σήμα κατάλληλο για μεγάλες αποστάσεις και PLC.
4-20mA • Pressure • PLC • Industrial Automation
Αισθητήριο Πίεσης 4-20mA για PLC & Αυτοματισμούς
Μετατροπή της πίεσης σε σταθερό αναλογικό σήμα 4-20mA για PLC, controllers, data loggers και βιομηχανικά συστήματα ελέγχου.
Η σωστή επιλογή αισθητηρίου πίεσης δεν γίνεται μόνο από τα bar. Ελέγξτε περιοχή μέτρησης, μέγιστη επιτρεπόμενη πίεση, τροφοδοσία, τύπο εξόδου 4-20mA, σπείρωμα σύνδεσης, συμβατότητα με το μέσο και scaling της αναλογικής εισόδου.
Πολλαπλά ranges
Επιλογές όπως 0-10bar, 0-30bar και 0,5-7bar ανά εφαρμογή.
PLC / Controller
Σύνδεση σε συμβατή αναλογική είσοδο ρεύματος.
Βιομηχανική χρήση
Για πίεση νερού, αέρα, ψύξη και συστήματα αυτοματισμού.
Επιλεγμένες λύσεις από το Ergo-Tel
Ενδεικτικά αισθητήρια πίεσης

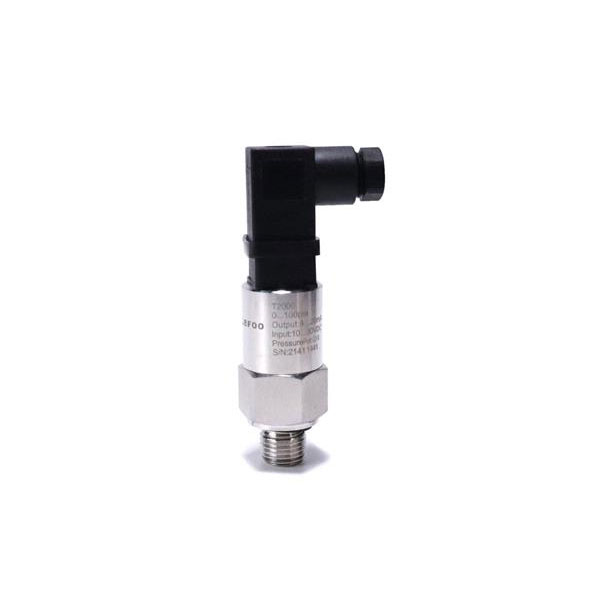

Αισθητήριο πίεσης 0-10bar 4-20mA τύπου T2000
Κωδικός / Model: 040-072000010
Χαρακτηριστικά Πίεση:0-10 BAR Μαχ πίεση:15 BAR ( ΣΤΙΓΜΙΑΙΑ 30 BAR ) Αναλογική έξοδος:4 - 20 mA Θερμοκρασία:-40C° ≈ 100C° Υδραυλική σύνδεση:1/4 '' Ακρ…
Προβολή προϊόντος

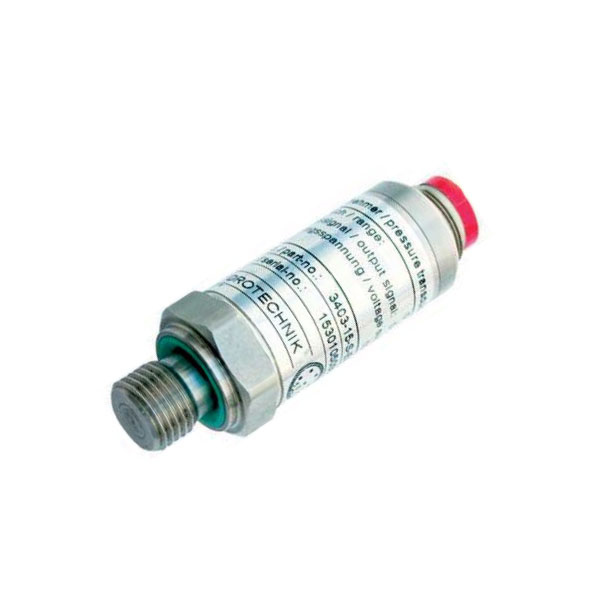

Αισθητήριο πίεσης 0,5-7bar με αναλογική έξοδο 4-20mA 2m PP07
Κωδικός / Model: ΘΕ-30-45
Αισθητήρια πίεσης με αναλογική έξοδο 4 - 20mΑ. Για πρεσσοστάτες Πίεση -0,5 bis +7 bar Connection cable 2 m fixed cable Length 60 x ∅ 17mm / SW17 Type…
Προβολή προϊόντος
Αισθητήριο πίεσης 0-30bar με αναλογική έξοδο 4-20mA 2m PP30
Κωδικός / Model: ΘΕ-30-44
Αισθητήρια πίεσης με αναλογική έξοδο 4 - 20mΑ. Για πρεσσοστάτες Πίεση 0-30bar Connection cable 2 m fixed cable Length 60 x ∅ 17mm / SW17 Type PP-30 P…
Προβολή προϊόντος
Αισθητήριο πίεσης 0-30bar 4-20mA με σπείρωμα 1/4'' τύπου T2000
Κωδικός / Model: 040-072000030
Χαρακτηριστικά Πίεση:0-30 BAR Μαχ πίεση:45 BAR ( ΣΤΙΓΜΙΑΙΑ 90 BAR ) Αναλογική έξοδος:4 - 20 mA Θερμοκρασία:-40C° ≈ 100C° Υδραυλική σύνδεση:1/4 '' Ακρ…
Προβολή προϊόντοςΟδηγός αγοράς
Πώς επιλέγω αισθητήριο πίεσης 4-20mA
1. Επιλέξτε σωστό pressure range
Το range πρέπει να καλύπτει τη μέγιστη πραγματική πίεση χωρίς να είναι υπερβολικά μεγάλο, ώστε να διατηρείται καλή αξιοποίηση της κλίμακας.
2. Ελέγξτε τροφοδοσία και loop
Επιβεβαιώστε την απαιτούμενη DC τροφοδοσία, τη συνδεσμολογία 2/3 καλωδίων και το input specification του PLC/controller.
3. Ελέγξτε σπείρωμα και μέσο
Η μηχανική σύνδεση, τα υλικά και η συμβατότητα με νερό, αέρα ή άλλο μέσο πρέπει να συμφωνούν με την εγκατάσταση.
4. Κάντε σωστό scaling
Στο PLC αντιστοιχίστε σωστά 4mA στο κάτω όριο και 20mA στο άνω όριο της πραγματικής κλίμακας πίεσης.
Χρήσεις
Ενδεικτικές εφαρμογές
Πιεστικό / αντλία νερού
Παρακολούθηση πίεσης σε δίκτυα και αντλητικά συστήματα.
Πεπιεσμένος αέρας
Μέτρηση πίεσης σε συμβατά πνευματικά δίκτυα.
Ψύξη / HVAC
Pressure monitoring όπου το αισθητήριο και το range είναι κατάλληλα για την εφαρμογή.
PLC / SCADA
Συνεχής αναλογική μέτρηση, alarms και ιστορικό μέσω controller.
Γιατί 4-20mA
Το current loop είναι ιδιαίτερα διαδεδομένο στη βιομηχανία επειδή είναι ανθεκτικότερο σε πτώσεις τάσης και ηλεκτρικό θόρυβο σε σχέση με πολλές απλές voltage λύσεις.
4mA ως live zero
Σε τυπικό 4-20mA scaling, τα 4mA αντιστοιχούν στο κάτω όριο και βοηθούν στη διάκριση μεταξύ κανονικής μηδενικής μέτρησης και ορισμένων βλαβών/διακοπών βρόχου.
Μέγιστη πίεση και υπερπίεση
Εκτός από το nominal range, ελέγξτε πάντα την επιτρεπόμενη υπερπίεση και τα transient pressure spikes της εγκατάστασης.
Καλωδίωση και θωράκιση
Σε βιομηχανικό περιβάλλον ακολουθήστε τις οδηγίες κατασκευαστή για γείωση, routing καλωδίων και θωράκιση όπου απαιτείται.
Σχετικές λύσεις
Σχετικοί οδηγοί & λύσεις
Επιτηρητής Στάθμης Δεξαμενής / Αντλίας
ON/OFF έλεγχος στάθμης και αντλιών.
Πολυλειτουργικό Χρονικό Ρελέ Ράγας
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Υπερηχητικός Αισθητήρας Στάθμης
Μη επαφής μέτρηση στάθμης δεξαμενής.
Ομαλός Εκκινητής Κινητήρα – Soft Starter
Σχετικός οδηγός και λύση από την ίδια θεματική ενότητα.
Τροφοδοτικό Ράγας DIN 24V DC
Τροφοδοσία PLC, αισθητήρων και control circuits.
Πιεζοστάτης Αντλίας Νερού & Πιεστικού Συγκροτήματος
Δείτε τη σχετική εξειδικευμένη λύση.
FAQ
Συχνές ερωτήσεις
Τι σημαίνει έξοδος 4-20mA;
Το αισθητήριο μετατρέπει την πίεση σε αναλογικό ρεύμα, συνήθως 4mA στο κάτω και 20mA στο άνω όριο της κλίμακας.
Μπορώ να το συνδέσω σε οποιοδήποτε PLC;
Μόνο αν το PLC ή το analog input module υποστηρίζει είσοδο 4-20mA και η συνδεσμολογία/τροφοδοσία είναι συμβατή.
Είναι καλύτερο το 0-30bar από το 0-10bar;
Όχι απαραίτητα. Το σωστό range εξαρτάται από την πραγματική πίεση της εφαρμογής. Υπερβολικά μεγάλο range μειώνει την πρακτική ανάλυση της μέτρησης.
Μπορεί να χρησιμοποιηθεί σε νερό και αέρα;
Εξαρτάται από τα υλικά, τη μηχανική σύνδεση και τις προδιαγραφές του συγκεκριμένου αισθητηρίου. Ελέγξτε πάντα το datasheet.
Χρειάζεται βαθμονόμηση;
Για εφαρμογές όπου απαιτείται τεκμηριωμένη ακρίβεια ή ιχνηλασιμότητα μπορεί να απαιτείται κατάλληλη βαθμονόμηση/διακρίβωση πέρα από την εργοστασιακή προδιαγραφή.
Βρείτε το σωστό αισθητήριο πίεσης 4-20mA
Πείτε μας εύρος πίεσης, μέσο, σπείρωμα, τροφοδοσία και τύπο PLC/αναλογικής εισόδου.
