Module ενεργοποίησης switch actuator KNX SA 24 SATEL 8 καναλιών για έλεγχο συσκευών on/off 7x9.2x6cm

Το KNX-SA 24 είναι ένα καθολικό module ενεργοποίησης (switch actuator) για συστήματα αυτοματισμού KNX, σχεδιασμένο για τον έλεγχο ηλεκτρικών συσκευών όπως φωτισμός, εξαερισμός και γενικά οποιοδήποτε φορτίο on/off. Λαμβάνει σήματα από άλλες KNX συσκευές (π.χ. αισθητήρες, μπουτόν, θερμοστάτες) και τα μετατρέπει σε συγκεκριμένες ενέργειες, όπως ενεργοποίηση ή απενεργοποίηση φώτων, ανεμιστήρων ή άλλων συστημάτων Διαθέτει 8 ρελέ εξόδους, καθεμία από τις οποίες λειτουργεί ως ξεχωριστό λογικό κανάλι, προσφέροντας ευελιξία και αξιόπιστη διαχείριση πολλαπλών φορτίων μέσα από ένα μόνο module. Ιδανικό για επαγγελματικές εγκαταστάσεις KNX που απαιτούν σταθερή λειτουργία και υψηλό επίπεδο αυτοματισμού.

Λειτουργίες

• KNX module 8 καναλιών
• Αναφορά κατάστασης του κάθε καναλιού
• Διάφορα σενάρια ενεργοποίησης/απενεργοποίησης
• Χρήση χρονικών σεναρίων για ενεργοποίηση/απενεργοποίηση
• Χρήση λογικών συναρτήσεων (AND, OR, NOR,κλπ.)
• Ενδεικτικά LED κατάστασης
• Προγραμματισμός μέσω του προγράμματος ETS
• Συνεργάζεται με INTEGRA μέσω του INT-KNX-2
• Τοποθέτηση σε DIN ράγα 3.5cm
• Τροφοδοσία μέσω KNX BUS (20-30V DC)
• Κατανάλωση 20mA
• Διαστάσεις 7×9.2x6cm
• Εγγύηση 5 έτη

Τεχνικά χαρακτηριστικά:

• Ηλεκτρική αντοχή (cycles), AC1 (φορτίο 1000 W λαμπτήρες πυρακτώσεως): > 0,9 × 10⁵
• Ηλεκτρική αντοχή (cycles), AC3 (I = 3,5 A): > 2,5 × 10⁵
• Ηλεκτρική αντοχή (cycles), DC1 (600 cycles/ώρα): > 10⁵ — 16 A / 24 V AC
• Ηλεκτρική αντοχή (cycles), AC1 (600 cycles/ώρα): > 10⁵ — 16 A / 250 V AC
• Λαμπτήρες φθορισμού (χωρίς αντιστάθμιση): 3680 W
• Λαμπτήρες φθορισμού (parallel compensation): 2500 W, 200 µF
• Λαμπτήρες φθορισμού (series compensation): 3680 W, 200 µF
• Compact fluorescent lamps (χωρίς αντιστάθμιση): 3680 W
• Compact fluorescent lamps (parallel compensation): 2500 W, 200 µF
• Λαμπτήρες αλογόνου 230V: 3680 W
• Λαμπτήρες αλογόνου χαμηλής τάσης (electronic transformer): 2500 W
• Λαμπτήρες αλογόνου χαμηλής τάσης (conventional transformer): 2000 VA
• Λαμπτήρες υδραργύρου υψηλής πίεσης (χωρίς αντιστάθμιση): 3680 W
• Λαμπτήρες υδραργύρου υψηλής πίεσης (parallel compensation): 3680 W, 200 µF
• Λαμπτήρες πυρακτώσεως: 3680 W
• Μονάδες σε ράγα DIN: 4

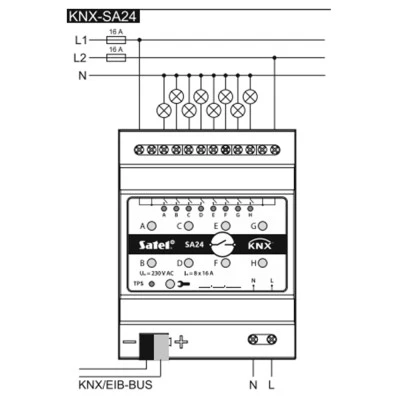

• Αριθμός εξόδων ρελέ (2 ανεξάρτητα paths, 4 relays ανά path): 8
• Μέγιστη συχνότητα μεταγωγής χωρίς φορτίο: 3600 cycles/ώρα
• Μέγιστη συχνότητα μεταγωγής με ονομαστικό φορτίο (AC1): 600 cycles/ώρα
• Μέγιστος αριθμός group addresses: 256
• Μέγιστος αριθμός associations: 256
• Μέγιστος αριθμός communication objects: 133
• Μέγιστη ισχύς μεταγωγής, AC1: 4000 VA
• Μέγιστος χρόνος απόκρισης σε telegram: < 20 ms
• Μέγιστη ροπή σύσφιξης: 0.5 N·m
• Μέγιστη κατανάλωση ισχύος: 5 W
• Μέγιστο ρεύμα αιχμής: 168 A (20 ms); 800 A (200 µs)
• Μέγιστη διατομή καλωδίου: 2.5 mm²
• Βάρος: 240 g
• Wetting current: 10 mA
• Τάση διαύλου KNX: 20…30 V DC
• Τάση τροφοδοσίας: 230 V
• Contact rating: 16 A
• Capacitive load: 16 A, max. 200 µF
• Resistive load: 3680 W
• Κατανάλωση από το KNX bus: < 10 mA
• Βαθμός προστασίας (IP): IP20
• Διαστάσεις: 70 × 92 × 60 mm
• Θερμοκρασία αποθήκευσης / μεταφοράς: -25°C…+70°C
• Θερμοκρασία λειτουργίας: 0°C…+45°C
• Rated load current (power), AC1: 16 A / 250 V AC
• Rated load current (power), AC15: 3 A / 120 V — 1,5 A / 240 V (B300)
• Rated load current (power), AC3: 750 W (single-phase motor)
• Rated load current (power), DC1: 16 A / 24 V DC
• Rated load current (power), DC13: 0,22 A / 120 V — 0,1 A / 250 V (R300)
